振動測量
微小振動監測
- 系統構成案例1
- 系統構成案例2
- 系統構成案例3
-

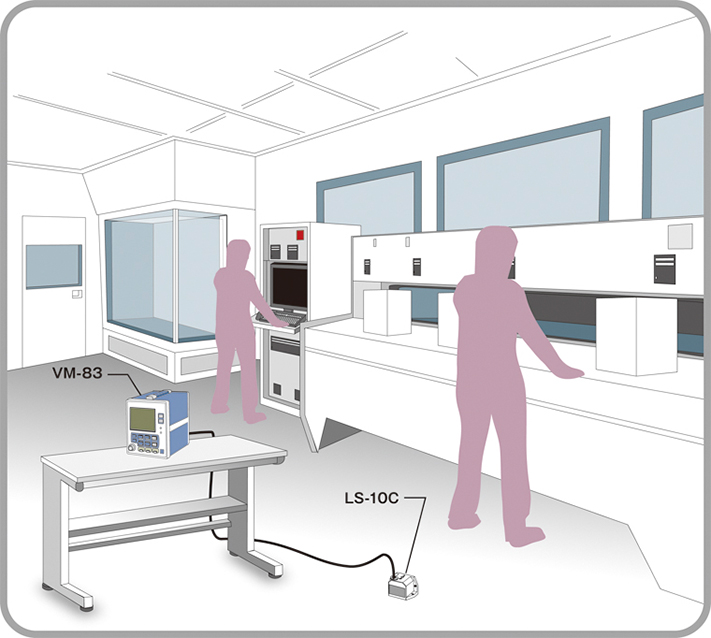

主要測量低頻微小振動的系統。 頻率范圍為DC至約100Hz，伺服加速度傳感器LS-10C的測量下限為10^-5（m/s^2），LS-40C的測量下限為10^-6（m/s^2）。通過將LS-10C連接到通用振動測量?jī)xVM-83，可以直接讀取大于0.1 Hz加速度，速度和位移。 還可通過AC信號或與振動值成比例的DC信號輸出振動波形。
配置清單
型號 產品名稱 備注 LS-10C 伺服式加速度傳感器 VM-83 通用振動測量?jī)x -

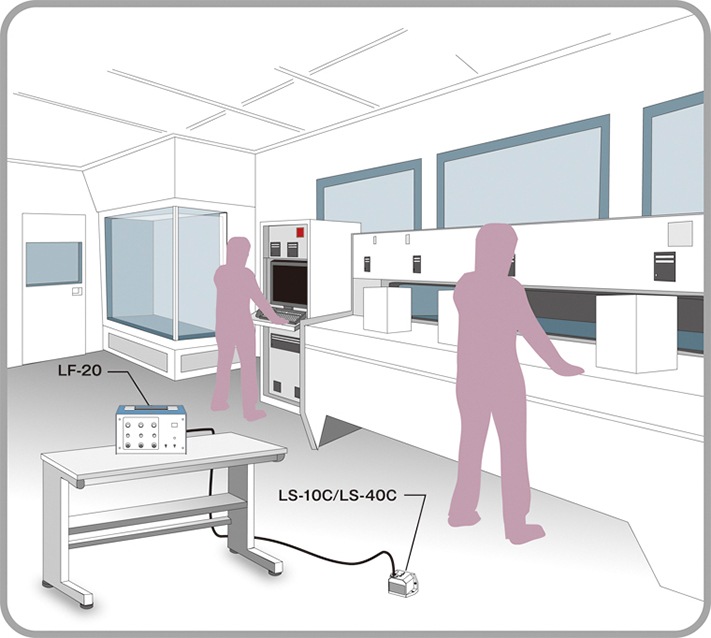

主要測量低頻微小振動的系統。 頻率范圍為DC至約100Hz，伺服加速度傳感器LS-10C的測量下限為10^-5（m/s^2），LS-40C的測量下限為10^-6（m/s^2）。 伺服加速度傳感器電源LF-20最多可連接3臺 LS-10C / 40C。 振動波形作以AC信號輸出，因此需要使用波形記錄儀，A/D轉換器等設備讀取和處理數據。
配置清單
型號 產品名稱 備注 LS-10C / LS-40C 伺服式加速度傳感器 LF-20 伺服式加速度傳感器電源 記錄儀 -

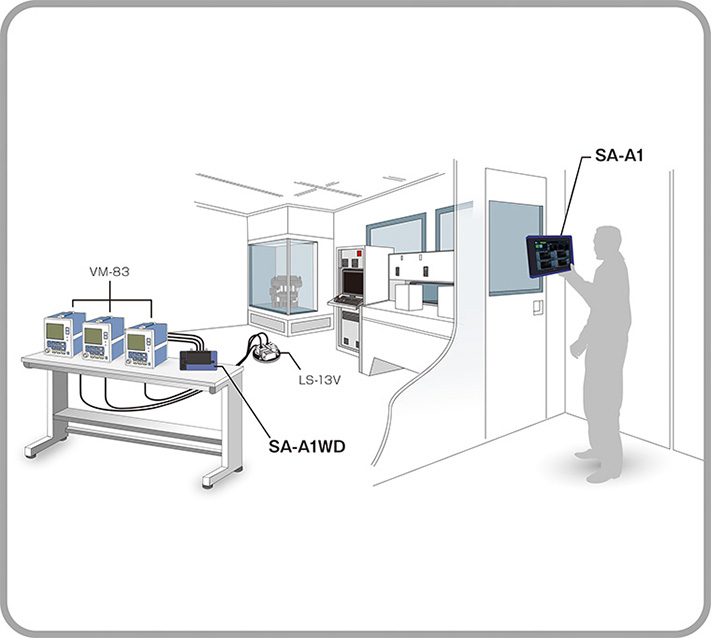

通過將振動測量?jī)x連接到多功能測量系統SA-A1，可以測量諸如建筑物和橋梁，地面和地板表面的結構的微小振動。高靈敏度的伺服加速度傳感器 LS-10C 和振動測量?jī)x VM-83 組合可以測量微小振動。通過使用SA-A1，可以進行頻率分析和波形記錄。由于SA-A1最多可以連接4個通道，因此可用于三向（兩個水平和一個垂直）同時測量，并可在多個位置同時進行測量和分析。SA-A1的B5尺寸，重量輕（約1.2千克）和電池供電便攜性等特點是現場振動測量和分析的理想選擇。 上圖是測量和分析地板振動的示例圖。同時測量?jī)蓚€(gè)水平方向和一個垂直方向。 除加速度外，我們的振動測量?jī)x還具有速度和位移的測量功能，因此將其交流信號輸出連接到SA-A1可以進行加速度，速度和位移的分析。此外，使用SA-A1的波形記錄功能可以在之后對記錄的波形中進行更詳細的分析，對分析非衡態振動非常實用。 在大型結構或建筑物的多點測量中布置延長線有時會很困難，通過使用無線發射器 SA-A1WD 將振動測量?jī)x的輸出信號無線傳輸?shù)?SA-A1 主機則無需布置延長線。
配置清單
型號 產品名稱 備注 LS-10C 伺服式加速度傳感器 VM-83 通用振動測量?jī)x SA-A1FTB2/SA-A1FTB4 便攜式測量分析系統（2通道/ 4通道FFT套裝） SA-A1RTB2/SA-A1RTB4 便攜式測量分析系統（2通道/ 4通道倍頻程套裝） SA-A1WD 無線發射器 SA-A1B2/SA-A1B4 2通道/ 4通道數采單元
